فاصله تیغه گیوتین ورقبر: اثر روی کیفیت لبه و نیروی برش

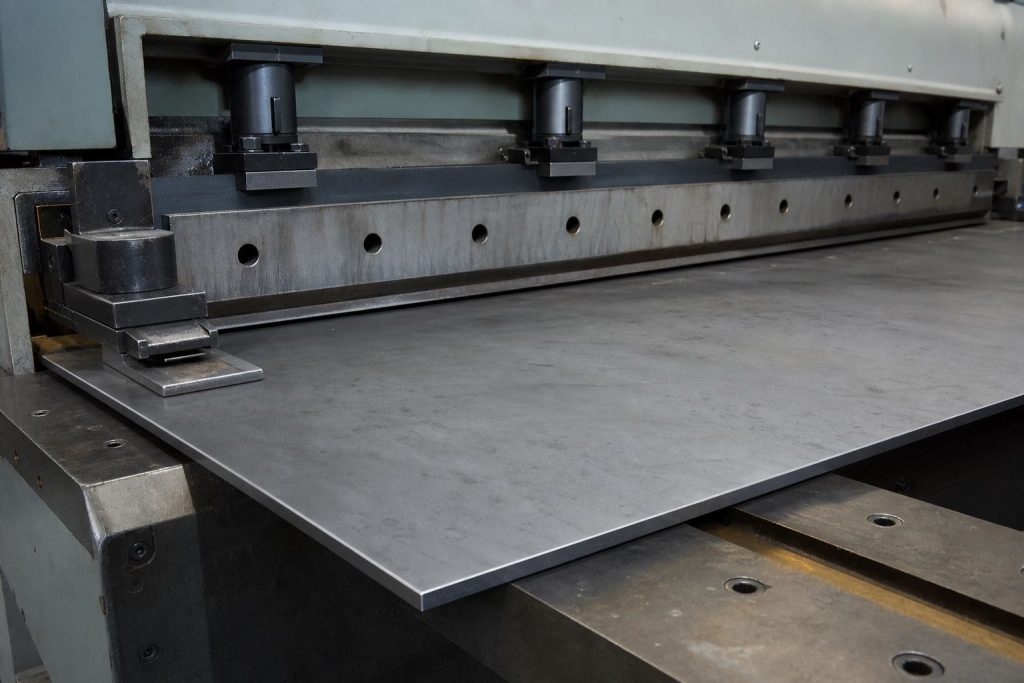

در گیوتین هیدرولیک، کیفیت لبه برش بیش از آنکه به «قدرت دستگاه» وابسته باشد، به هندسه تیغه، زاویه rake، صلبیت تیر و بهویژه فاصله تیغه (Blade Clearance) وابسته است. فاصله خیلی کم نیروی برش و سایش را بالا میبرد؛ فاصله خیلی زیاد لبه را گرد، پَرچ (Burr) و تغییرشکلیافته میکند.
پایه فیزیکی برش قیچیوار
برش گیوتینی یک شکست کنترلشده تحت تنش برشی است. تیغه بالا ورق را بین خود و تیغه پایین تحت کرنش قرار میدهد تا ترک از لبه شروع و در ضخامت پیشروی کند. درصد نفوذ پلاستیک قبل از شکست به جنس و فاصله تیغه بستگی دارد. به همین دلیل یک تنظیم ثابت برای همه ضخامتها بهینه نیست.
قاعده تقریبی تنظیم فاصله
در عمل کارگاهی، فاصله تیغه اغلب بهصورت درصدی از ضخامت ورق تنظیم میشود و با تغییر استحکام ماده اصلاح میگردد. ورق نرمتر معمولاً فاصله نسبی متفاوتی نسبت به فولاد پراستحکام نیاز دارد. معیار پذیرش باید کیفی باشد: حداقل Burr، گونیا بودن لبه، نبود ترک لبهای و تکرارپذیری در طول برش.
نیروی هیدرولیک و زاویه تیغه
زاویه تیغه (Rake) نیروی لحظهای را کاهش میدهد چون برش بهصورت پیشرونده انجام میشود، اما پیچش ورق و نیاز به نگهدارنده (Hold-down) را افزایش میدهد. مدار هیدرولیک باید هم نیروی برش و هم نیروی نگهدارندهها را تأمین کند؛ وگرنه ورق حین برش میلغزد و لبه نامنظم میشود.
علائم تنظیم نادرست
- Burr یکطرفه بلند: فاصله زیاد یا سایش یک لبه
- لهشدگی لبه و صدای سنگین: فاصله خیلی کم یا تیغه کند
- اختلاف کیفیت دو سر طول برش: پیچش تیر یا تنظیم غی یکنواخت گوه
- افزایش ناگهانی آمپر موتور پمپ: گیر مکانیکی یا Clearance نامناسب
اگر برای کارگاه خود گیوتین ورقبر نیاز دارید، حداکثر ضخامت، جنس و عرض ورق را در استعلام اعلام کنید تا ظرفیت هیدرولیک و سیستم تنظیم تیغه متناسب پیشنهاد شود.
