انتخاب جک هیدرولیک آسانسور: ظرفیت، کورس و آببندی
جک آسانسور هیدرولیک فقط یک «لوله و پیستون» نیست؛ یک عضو باربر دینامیکی است که باید همزمان الزامات نیرو، پایداری میله، آببندی و سازگاری هیدرولیکی با پاوریونیت را برآورده کند. نقطه شروع همیشه بار طراحی است: جرم کابین، ظرفیت نامی، ضریب ایمنی و در آرایش غیرمستقیم، نسبت مکانیکی قرقره.
محاسبه نیروی لازم
نیروی محوری مورد نیاز از تعادل استاتیکی و دینامیکی بهدست میآید. در حالت پایهای:
- نیروی مفید ≈ (جرم کابین + بار مفید) × g × ضریب ایمنی طراحی
- فشار کاری سامانه از
P = F / Aنتیجه میشود؛ A سطح مؤثر پیستون است - افزایش قطر جک فشار را کم میکند اما حجم روغن، ابعاد چاهک و هزینه ساخت را بالا میبرد
انتخاب فشار خیلی بالا برای کوچک کردن جک، نیاز به پمپ، شیلنگ، اتصالات و آببندی سختگیرانهتر دارد و حاشیه ایمنی نشتی را کاهش میدهد. انتخاب فشار خیلی پایین نیز ابعاد غیرعملی ایجاد میکند. بازه فشار کاری باید با استاندارد قطعات موجود و تجربه خط تولید سازگار باشد.
آرایش مستقیم در برابر غیرمستقیم
در جک مستقیم، کورس پیستون تقریباً برابر ارتفاع سفر است و راندمان مکانیکی مسیر انتقال بالاست. در غیرمستقیم، با قرقره میتوان کورس جک را کوتاهتر کرد، اما نیروی جک و تنش طناب افزایش مییابد و نقاط سایش بیشتری وارد سامانه میشود. انتخاب بین این دو باید از روی ارتفاع سفر، عمق چاهک و امکان ساخت/حمل سیلندر بلند انجام شود، نه صرفاً قیمت اولیه.
پایداری میله (Buckling) و صلبیت
میله جک در حالت کاملاً بیرونزده یک ستون فشاری بلند است. اگر نسبت طول آزاد به قطر میله از محدوده ایمن فراتر برود، خطر کمانش وجود دارد. طراحی باید قطر میله، جنس، تلرانس ماشینکاری و هدایت جانبی را طوری انتخاب کند که در بدترین ترکیب بار و خروج از مرکز، ضریب اطمینان کمانش حفظ شود. صلبیت ناکافی خودش را به صورت لرزش کابین، صدای غیرعادی و سایش زودهنگام آببند نشان میدهد.

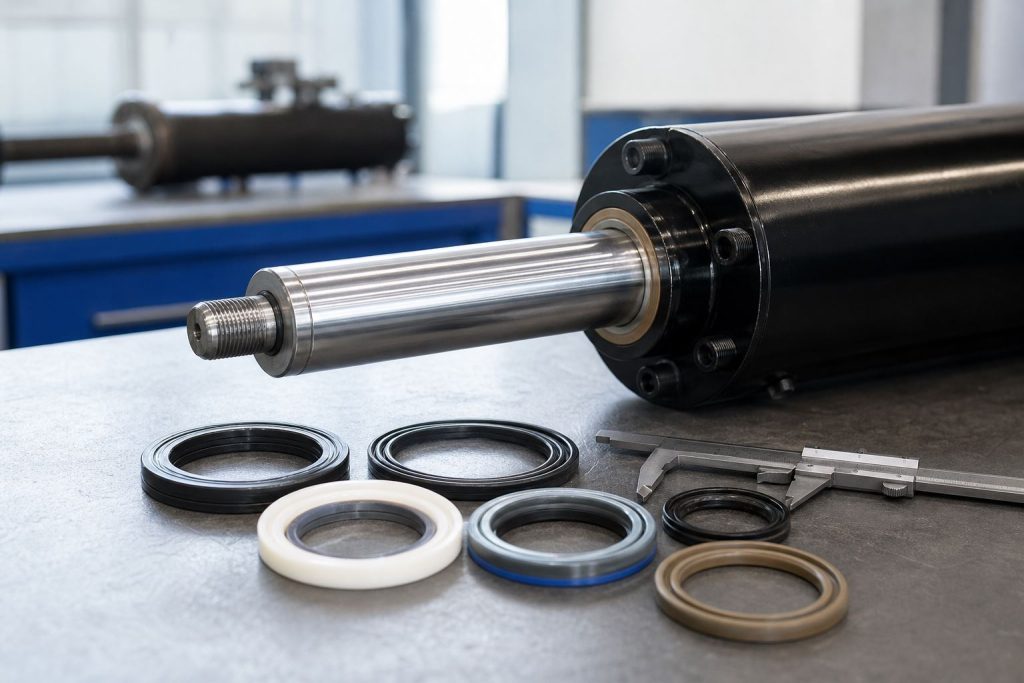

آببندی، سطح میله و روغن
کیفیت پرداخت سطح میله (Ra)، سختی سطحی و سازگاری الاستومر آببند با نوع روغن، عمر نشتی صفر را تعیین میکند. ذرات ساینده در روغن، خراش میکروسکوپی روی میله ایجاد میکنند و مسیر نشتی میسازند. بنابراین مشخصات جک باید همراه با کلاس تمیزی روغن پاوریونیت و نوع فیلتر برگشت تعریف شود.
چکلیست داده برای استعلام ساخت
- ظرفیت کابین و تعداد ایستگاه
- ارتفاع سفر و نوع مستقیم/غیرمستقیم
- محدودیت قطر و طول قابل حمل/نصب
- فشار طراحی پاوریونیت و نوع روغن
- شرایط محیطی: رطوبت، گردوغبار، دمای موتورخانه
با ارسال این دادهها از طریق استعلام قیمت، واحد فنی اطلس هیدرو میتواند قطر، کورس و مشخصات آببندی را بهصورت مهندسی پیشنهاد کند.
